생산공정

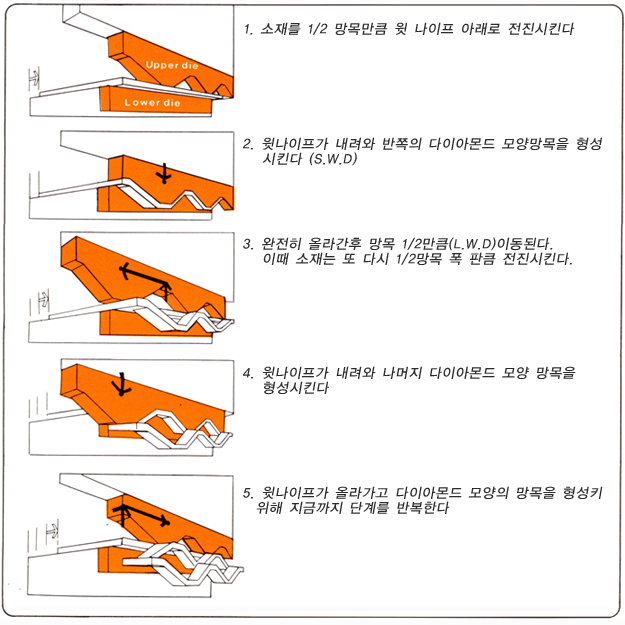

■ 생산공정


■ 철망판의 용어


SWM : MESH 의 짧은 방향의 중심 길이
(Short way of mesh)
LWM : MESH의 긴방향의 중심길이
(Long way of mesh)
T : 두께(Thickness)
W : 절단폭 (Width)
S : SW방향의 길이
L : LW 방향의 폭



■ 제품칫수의 허용차

SW의 허용차 ± 5%
LW의 허용차 ± 2mm
S의 허용차

± 25mm
L의 허용차 철판 JIS에 표시된 치
T의 허용차 철판 JIS에 표시된 치
W의 허용차 ±10%


■ EXPANDED METAL의 중량계산법
EXPANDED METAL의 단위중량 = 철판의 단위중량
연신률

(연신률 =

 SWM /W )
2
